西安列管式換熱器安裝知識分享來源：三元換熱發布日期：2017/10/18 | 加入收藏關注：返回列表

西安換熱器之列管式換熱器是化工生產中應用較為廣泛的一種換熱器

，它的結構比較簡單，換熱效率高

，適應性強(在高溫或低溫

，高壓或低壓的條件下都能使用)

。

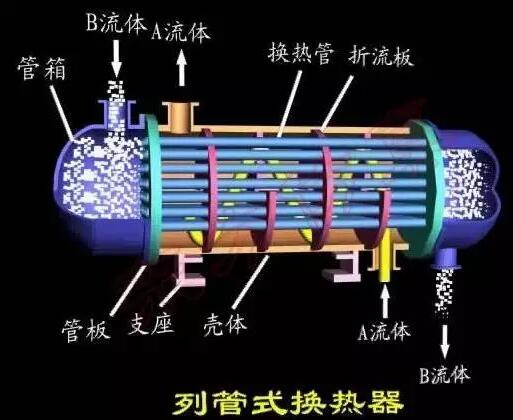

列管式換熱器的主要結構是在一個圓筒形的殼體內

，設置許多平行排列的管子組成的管束所構成。

殼體的兩端與端蓋裝有法蘭

，利用螺栓將端蓋與殼體連接起來

。

殼體與端蓋上分別設有兩種介質的出入口小法蘭，以便于相應的管路連接

。

西安列管式換熱器

化工生產中常用的列管式換熱器有固定管板式，浮頭式,U形管式和殼體具有熱補償作用的幾種

。

西安換熱器之固定管板式管殼式換熱器的主要結構組成：

封頭;換熱管;折流板;殼體;支座;管板

管板(也叫花板)與殼體兩端形成不可拆卸的固定連接

。

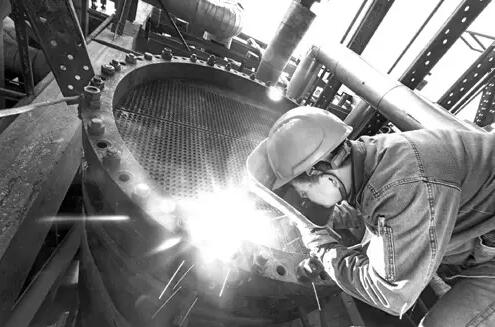

管子的兩端采用脹接焊接的方法與管板相連接

，為了改變管間介質的流動方向

，提高換熱效率，在殼體的內壁上設置折流板若干塊

。

兩端的端蓋與殼體用法蘭形式連接起來。

管內和管間分別流動著兩種不同的介質

。

為了提高換熱器的換熱效率，有時在封頭內設置隔板

，形成流體分配室，即構成所謂的雙管式列管式換熱器或四程列管式換熱器

。

西安換熱器安裝

、安裝前的準備

充分做好換熱器安裝前的準備工作，可以使安裝工作順利進行

，達到安裝各項技術指標

，確保安裝質量

。

(1)施工的現場準備

根據施工的現場平面布置圖，對現場的其他各方面進行實際勘查

，測量確定運輸路線

，停車位置

，卸車位置及周圍環境是否影響設備的運輸和安裝

，協同有關方面滿足吊裝的工況要求。疏通運輸?shù)缆?div id="m50uktp" class="box-center"> ，必須保證道路平整堅實

，使車輛能平穩通過，安全的將換熱器運至現場

。安裝寬度應滿足安裝要求。

(2)換熱設備的驗收

安設備的圖紙進行認真仔細的檢查

，包括設備的型號

，質量，幾何尺寸

，管口方位

，技術特性等。查閱出廠合格證

，說明書

，質量保證書等技術文件。檢查設備是否有損壞

，缺件(包括墊鐵

，螺栓，墊片

，附件等)。做好檢查

，驗收記錄

。

(3)基礎的驗收

換熱器安裝前必須對基礎進行認真的檢查和交接驗收?div id="4qifd00" class="flower right">

；A(chǔ)的施工單位應提交質量證明書

，測量記錄及有關施工技術資料

。基礎上應有明顯的標高線和縱橫中心線

，基礎應清理干凈

，如有缺陷應進行處理。

(4)吊裝的準備

吊裝部門應該準備好全部機索具

，如吊車

，抱桿

，鋼絲繩

，滑輪組，倒鏈和卡環等

，并按安全規定認真做好檢查工作

。對大型換熱器，因直徑大，加熱管多

，起吊重量大

，因此起吊捆綁部位應選在殼體支座有加強墊板處，并在殼體兩側設木方用于保護殼體

，以免殼體在起吊時被鋼絲繩壓癟產生變形

。

(5) 編寫施工方案

為了使安裝工作有序進行

，安裝前應編寫施工方案，施工方案的內容應包括編制說明

，編制依據

，工程概況，施工準備

，施工方法和措施

，技術措施和技術要求

，施工用機具，施工用料

，施工人員調配

，施工計劃進度圖等。

西安換熱器維修

、西安換熱器的安裝

安裝一般按下列順序和要求進行。

1)檢查換熱器各部位尺寸的偏差是否符合標準的要求

，國家標準GB151規定的換熱器標準：換熱器的允差見培訓資料

。

2)基礎上活動支座一側應預埋滑板，地腳螺栓兩側均有墊鐵。設備找平后

，斜墊鐵可以和設備底座板焊勞，但不得與下面的平墊鐵或滑板焊死

，且墊鐵必須光滑

，平整，以確?div id="4qifd00" class="flower right">

；顒又ё?自由伸縮

。

3)活動支座的地腳螺栓應安裝兩個縮緊的螺母，螺母與底板間應留有1~3MM的間隙

，使底板能自由滑動

。

4)換熱器安裝后的允許偏差應符合下列要求：

a. 標高≤3MM

b. 垂直度(立式)≤1/1000且不大于5MM

，

水平度(臥式)≤1/1000且不大于5MM c中心位移≤5MM。

5)與換熱器相連接的管線

，為避免強力裝配，應在不受力的狀態下連接

，并應不妨礙換熱器的熱膨脹

。

、壓力試驗

換熱器的壓力試驗(以固定管板式為例)，不同類型的換熱器

，其試驗方法略有差異

。

首先拆下?lián)Q熱器的封頭

，對殼程進行液壓(一般采用水)試驗

。

當達到試驗壓力時

，除了檢查換熱器殼體之外

，應重點檢查換熱管與管板的連接接頭(一下簡稱接頭,)檢查接頭脹接或焊接處是否有滲漏。

若少數接頭有滲漏

，可以做好標記，卸壓后進行重新脹接獲焊接

，然后再做壓力壓力試驗

，直到合格為止

。

管程試壓合格后

，加墊片安裝封頭

，再進行管程壓力試驗。

、附件的安裝

換熱器經安裝找正，找平固定以后

，可進行管道

，閥門和安全附件等的安裝

。其安裝方法可參照管路的安裝

。

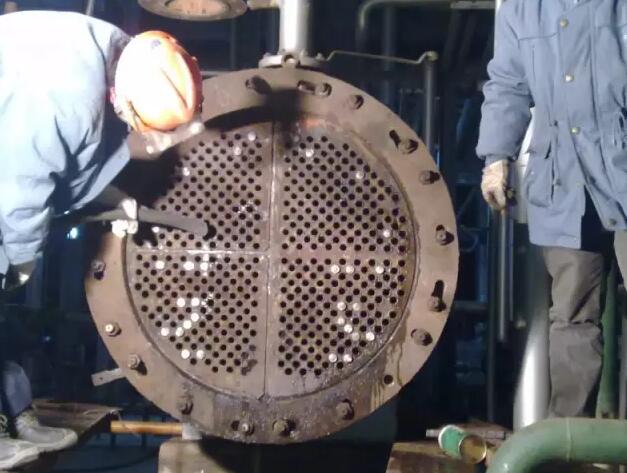

列管式換熱器的檢修

列管式換熱器在使用過程中

，較容易發生故障的零件是管子

。介質對管子的沖涮，腐蝕等作用都可能造成管子的損壞

，因此經常對換熱器進行檢查

，以便及時發現故障，并采取相應的措施進行修理

。

列管式換熱器較常見的故障有管壁積垢

，管子泄露和振動等

。

西安換熱器安裝公司

三元換熱設備有限公司，擁有專業的西安換熱器安裝團隊及技術豐富的換熱器設計團隊

，效果顯著

，施工效率高，歡迎來電咨詢：029-88341683

。
